Descripción

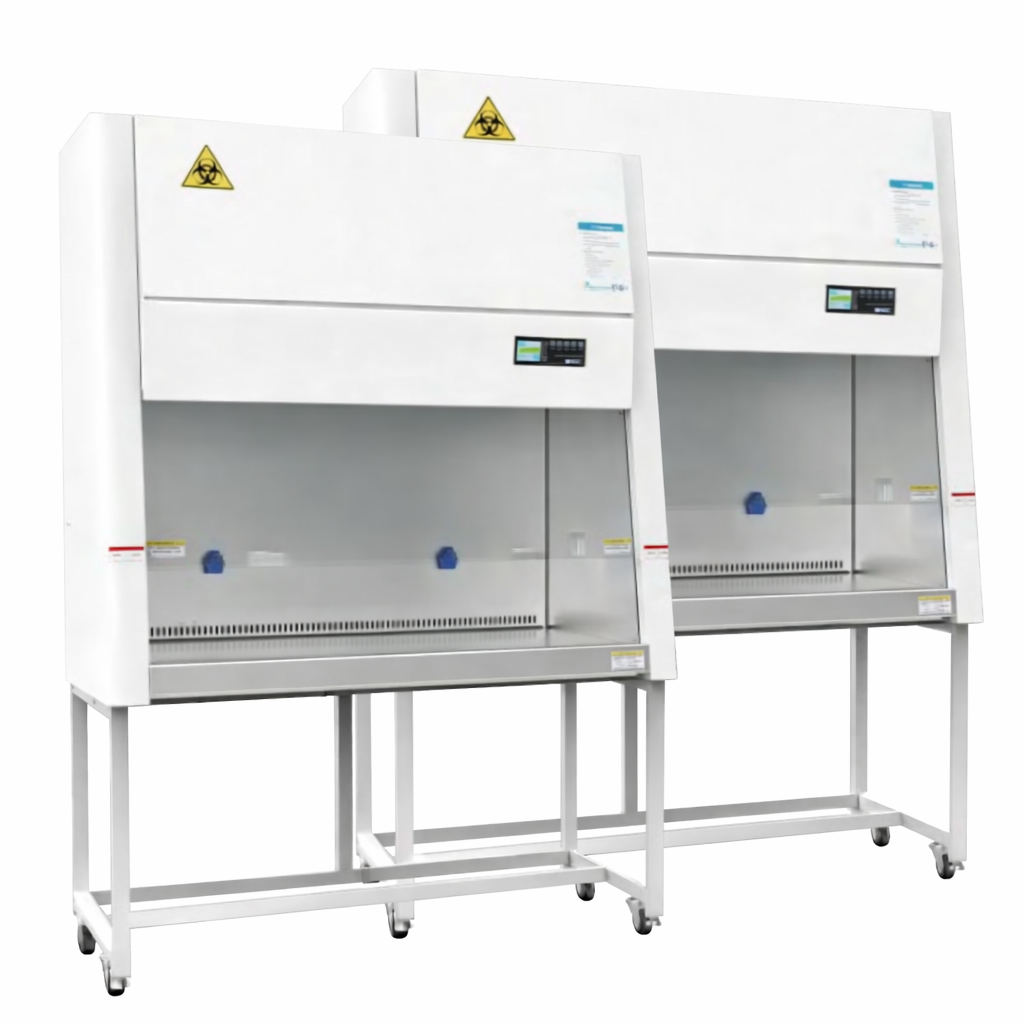

Cabinas de seguridad biológica – Clase II Tipo B2 – BSC-1004IIB2/1304IIB2/1604IIB2/1804IIB2
La relación de flujo de aire de la cabina de seguridad biológica Clase IIB2 es 100% de extracción, proporcionando protección al personal, las muestras y el medio ambiente frente a riesgos biológicos y contaminación.

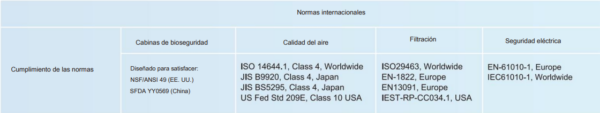

Está equipada con un motor DC ECM para un ahorro de energía del 60%, filtro ULPA (U15) con una eficiencia del 99,9995% @ 0,12 micras que cumple con la norma europea EN1822 y un sensor de velocidad japonés para un control preciso y una precisión de visualización de 0,001 m/s. El rendimiento cumple con los estándares YY0569 y NSF/ANSI49.
Motor de corriente continua (DC) sin escobillas ECM confiable.
Tecnología inteligente CAV (Volumen de Aire Constante) y tecnología CPAS (Sistema de Aféresis de Presión Constante).
La cabina de seguridad biológica adopta el motor de corriente continua (DC) sin escobillas ECM de la marca estadounidense Genteq, que trabaja con tecnología CPAS y CAV para proporcionar un flujo de aire y una presión seguros y confiables durante la operación. Basándose en la característica del ECM que permite determinar el volumen y la presión del suministro de aire al detectar cambios en la corriente interna y la potencia, realiza una regulación automática del equilibrio del volumen de aire o la presión. Las tecnologías CPAS y CAV sirven para controlar el flujo de aire con precisión.
Cuando la cabina funciona a las velocidades establecidas y sin reajustar el control de velocidad del ventilador, un aumento del 50% en la caída de presión a través del filtro no disminuye el suministro total de aire en más de un 10%.
La velocidad cumple con el estándar estadounidense NSF/ANSI49.
Sistema de filtración integrado
Se aplican medios de filtrado ULPA de la marca estadounidense HV en el filtro ULPA de suministro U15 y en el filtro ULPA de extracción, los cuales garantizan una eficiencia de filtración ≥99,9995% para partículas de 0,12 micras (estándar europeo EN1822), proporcionando una sólida capacidad de filtración. Los 2 filtros ULPA están diseñados con tecnología patentada de resistencia a fugas, asegurando que la limpieza del aire en el área de trabajo sea Clase 4 (estándar ISO14644.1). Por lo tanto, puede proporcionar un entorno limpio para las muestras manipuladas.
La zona de trabajo está rodeada por presión negativa
El área de trabajo está fabricada con una sola pieza de placa de acero inoxidable SUS304 sin puntos de soldadura; esto permite que las formas del flujo de aire controladas con precisión se dirijan hacia los conductos y plenos biológicamente contaminados bajo presión negativa o rodeados por conductos y plenos de presión negativa. Esto reduce la posibilidad de que el aire contaminado del área de trabajo se filtre a la sala y protege la seguridad del operador. El 100% del aire contaminado es filtrado por el filtro ULPA y expulsado al exterior a través del sistema de conductos. Los sensores de flujo de aire japoneses poseen un estándar de desviación conocido que supera los requisitos de flujo de aire seguro de las cabinas de seguridad biológica.
Sistema de control inteligente Smartflow
Modo ECO, ahorro de energía, menor nivel de ruido
Cuando se cierra la ventana frontal, la cabina de seguridad biológica (BSC) cambiará automáticamente al modo ECO. Esto reduce la velocidad del motor del soplador para ahorrar energía. La cabina se mantiene en una ligera presión negativa para evitar que los contaminantes escapen y para mantener limpia el área de trabajo. Al abrir la ventana frontal, la BSC volverá inmediatamente al funcionamiento estándar.
El uso del modo ECO puede reducir el tiempo de apertura y cierre. Al mismo tiempo que ahorra energía, permite ganar tiempo para la autopurificación, la desinfección UV y también para las tareas de limpieza.
El controlador cuenta con protección por contraseña; ninguna persona no autorizada puede ajustar los parámetros operativos.
Botones de control e indicadores de botones
- Soplador, 2) Luz LED, 3) Luz UV, 4) Toma de corriente, 5) Silencio (Mute); cuando el botón está activado, el indicador está encendido.
La pantalla LCD a color inclinada facilita la lectura del estado de funcionamiento de la cabina de seguridad biológica (BSC).
- Muestra el estado de funcionamiento del soplador, la luz LED, la luz UV y las tomas de corriente.
- Muestra la velocidad de flujo descendente (downflow) y la velocidad de entrada (inflow); la precisión de la visualización es de 0,001 m/s. Esto se basa en 2 juegos independientes de sensores de velocidad fabricados en Japón.
- Muestra la vida útil del filtro en porcentaje; recuerda al usuario cambiar el filtro a tiempo.
- Muestra el tiempo, facilitando conocer el tiempo de operación.
- Muestra el temporizador UV.
Sistema de alarma
- Alarma de velocidad de entrada (inflow)
- Alarma de velocidad de flujo descendente (downflow)
- Alarma de altura de la guillotina (sash)
- Alarma de alta resistencia del filtro
- Alarma de fallo del soplador
- Alarma de vida útil de la lámpara UV
Temporizador de luz UV
El temporizador de la luz UV es programable con incrementos de 1 minuto. El tiempo de funcionamiento de la luz UV puede configurarse según el control de contaminación mejorado, extendiendo la vida útil de la lámpara UV y ahorrando energía.
- Ajuste del retraso de apagado de la luz UV: la luz UV se apagará automáticamente cuando se configure el tiempo de retraso. El tiempo de apagado de la luz UV es programable de 0 a 999 minutos.
- Ajuste del tiempo de encendido y apagado de la luz UV: la luz UV puede encenderse y apagarse automáticamente, y es programable de 00:01 a 23:59.
Luz germicida UV de 254 nm para descontaminación; la luz UV, la iluminación LED y la guillotina deslizante están enclavadas. La luz UV solo puede encenderse cuando la iluminación está apagada y la guillotina deslizante anti-UV está completamente cerrada. Esto es para proteger la seguridad del operador.
El controlador cuenta con protección por contraseña; el personal no autorizado no puede ajustar los parámetros operativos.
Estructura:
- La ventana de guillotina frontal adopta un sistema de elevación colgante (importado de Japón), que utiliza un resorte para limitar la altura del vidrio de la guillotina en cualquier posición arbitraria y evitar que el vidrio caiga repentinamente. El espesor del vidrio frontal es de 6 mm, posee alta estabilidad y es conveniente para la esterilización cuando está cerrado. La guillotina frontal se puede bajar completamente después de retirar el reposabrazos, lo que permite al usuario limpiar todo el vidrio, incluyendo el interior y el exterior.
- La zona de trabajo interior está fabricada con una sola pieza de placa de acero inoxidable SUS304 con esquinas redondeadas, sin puntos de soldadura, sin riesgo de fugas y fácil de limpiar. La zona de trabajo está rodeada por presión negativa, lo que garantiza que el aire contaminado no se filtre al exterior.
- La mesa de trabajo está hecha de placa SUS304 y se puede extraer de la zona de trabajo. Se puede elevar mediante una manija y una varilla de soporte, lo que resulta conveniente para limpiar el área debajo de la mesa y el tanque de recolección. (La mesa de trabajo puede dividirse en 2 a 4 piezas según los requisitos del cliente).
- Tanque de recolección de acero inoxidable (SUS) con capacidad de 4 litros y válvula de drenaje, fácil para recolectar agua, líquidos de limpieza y desinfección. El exterior está fabricado en acero con pintura en polvo pulverizada, antibacteriana y fácil de limpiar.
- El soporte base está equipado con ruedas móviles y patas niveladoras. La altura del soporte base es ajustable y la pata niveladora no tiene la rosca expuesta. Es conveniente para que el usuario ajuste la altura de la cabina (BSC) y fácil de fijar.
Accesorios
- Se reservan 2 tomas de corriente a la derecha y a la izquierda de la pared posterior interior; es fácil para el operador utilizar dispositivos pequeños dentro de la cabina (BSC).
- En cada pared (izquierda y derecha) se reservan 2 puertos, lo que permite al usuario instalar grifos de agua, vacío o gas. La luz LED y la lámpara UV están instaladas de forma estándar.
- El contacto seco remoto permite al usuario saber si la cabina de bioseguridad está encendida o apagada a distancia.
- El puerto de prueba de presión positiva del soplador (prueba de filtros aguas arriba) y el puerto de presión negativa del soplador son convenientes para que el ingeniero verifique el estado de la cabina de bioseguridad.
- El soplador de extracción opcional se instala al final del sistema de conductos; es potente y extrae el 100% del aire de la cabina de bioseguridad.
