Descripción

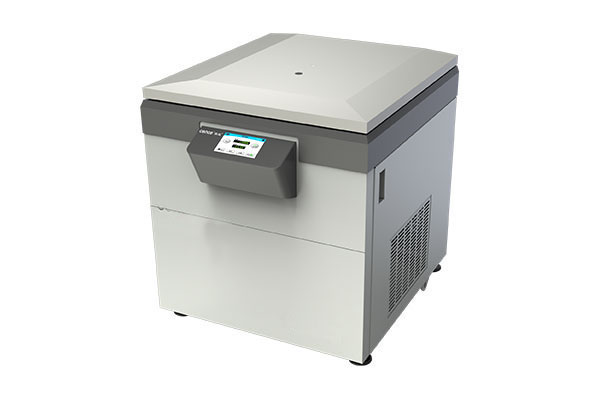

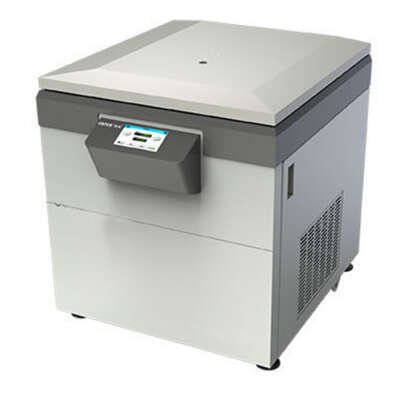

Centrífuga Refrigerada de Gran Capacidad Herafuge BS14
La centrífuga de suelo refrigerada Herafuge BS14 representa el estándar más alto en procesamiento de muestras de gran volumen para bancos de sangre y centros de producción biotecnológica. Con una capacidad extraordinaria de hasta 14,4 litros por ciclo y un blindaje estructural certificado bajo ensayos de impacto extremo, este equipo combina un rendimiento industrial con los más estrictos niveles de seguridad activa y pasiva.
Ventajas del Producto
1. Procesamiento Biológico de Alta Capacidad
Diseñada para maximizar la productividad en procesos de separación celular y obtención de hemoderivados. Con su rotor oscilante de gran volumen, permite alojar hasta 6 x 2400 mL, logrando procesar un total de 14,4 litros de muestra en un solo ciclo, o bien la separación simultánea de hasta 12 bolsas de sangre de 400 mL o 24 bolsas de 200 mL.
2. Estructura de Seguridad Certificada (Prueba MCA)
La integridad estructural de la unidad ha sido validada mediante la rigurosa certificación MCA (Maximum Credible Accident). Esta prueba garantiza que, incluso ante una falla crítica o rotura del rotor a máxima velocidad:
-
La tapa de la puerta permanece bloqueada de forma hermética.
-
No se proyecta hacia el exterior ningún residuo sólido con un diámetro mayor a 0,5 mm.
-
El desplazamiento físico de la centrífuga no supera los 30 cm, blindando por completo el entorno del laboratorio y protegiendo la seguridad del operario (Disponibilidad de video del ensayo bajo petición).
3. Blindaje y Materiales de Alta Resistencia
Fabricada con componentes mecánicos sobredimensionados para soportar fuerzas centrífugas extremas:
-
Cámara de centrifugación: Construida en acero inoxidable de grado quirúrgico 316L con 2 mm de espesor para una resistencia química y corrosiva total.
-
Carcasa exterior: Acero estructural Q235 de 3 mm de espesor.
-
Anillo de contención interno: Blindaje de acero Q235 de 22 mm de espesor que absorbe cualquier impacto.
-
Diafragma de la tapa: Refuerzo de acero Q235 de 2,5 mm de espesor.
4. Eficiencia Energética y Gestión Térmica (Tecnología DCC)
Incorpora el sistema de Control Dinámico del Compresor (DCC), el cual optimiza el rendimiento de refrigeración en tiempo real basándose en la temperatura real de la muestra. Para reducir el consumo energético, el compresor se desconecta automáticamente al abrir la tapa y cuenta con un modo de suspensión programable. Además, el rotor incluye un diseño con carenado parabrisas aerodinámico que minimiza la fricción con el aire, reduciendo drásticamente la generación de calor por rozamiento.
5. Suite de Seguridad Integrada
Equipada con sensores de autodiagnóstico continuo que detienen el equipo de forma inmediata ante cualquier anomalía: reconocimiento automático de rotor por codificación, sensor electrónico de desequilibrio por vibración, protección contra exceso de velocidad (RPM) y sobretemperatura, protección térmica del motor de inducción y enclavamiento electromecánico doble en la tapa de la puerta.
6. Conectividad Avanzada e Integración de Datos
El sistema utiliza una interfaz de comunicación Ethernet unificada y estandarizada. Se facilita al administrador una tabla completa de mapa de puntos de parámetros clave para permitir la supervisión remota, la automatización del laboratorio y la exportación de datos operativos hacia el sistema de gestión centralizado.
7. Alta Capacidad de Programación
Permite almacenar hasta 2000 programas personalizados definidos por el usuario, identificables mediante nombres específicos para evitar errores de selección. Cada protocolo de centrifugación se puede estructurar en hasta 5 fases secuenciales de trabajo, regulando de forma independiente la velocidad, el tiempo y la temperatura en cada una de ellas.
Ficha Técnica (Data Sheet)
| Especificación Técnica | Detalle del Modelo Herafuge BS14 |
| Velocidad Máxima (Rotor Angular) | 7.200 rpm |
| Velocidad Máxima (Rotor Oscilante) | 4.000 rpm |
| Fuerza Centrífuga Máxima (RCF – Angular) | 12.166 x g |
| Fuerza Centrífuga Máxima (RCF – Oscilante) | 5.600 x g |
| Capacidad Máxima (Rotor Angular) | 6 x 1.000 mL |
| Capacidad Máxima (Rotor Oscilante) | 6 x 2.400 mL (Equivalente a 12 x 400 mL o 24 x 200 mL bolsas de sangre) |
| Precisión de la Velocidad | ±10 rpm |
| Rango de Configuración de Tiempo | Dos modos seleccionables: 1 min a 99 h 59 min o de 1 s a 99 min 59 s (Modo predeterminado) |
| Modos de Temporización | Inicio al comenzar el giro, inicio al alcanzar la velocidad nominal de consigna, ciclo continuo o temporización programada |
| Rango de Control de Temperatura | -20°C a +40°C (Ajustable en pasos de 1°C) |
| Función de Pre-enfriamiento Rápido | Sí (Descenso acelerado hasta -20°C) |
| Precisión de Temperatura de la Muestra | Control directo sobre la temperatura del líquido con una desviación de ±1,0°C |
| Precisión de Temperatura en Cámara | ±2,0°C |
| Identificación Automática de Rotor | Sí |
| Protección contra Desequilibrio | Sí (Sensor electrónico por vibración) |
| Unidad de Compresor | Sistema de alto rendimiento con refrigerante ecológico R404a |
| Puertos de Comunicación | Ethernet / RS-485 / RS-232 |
| Sistemas de Protección | Control de desequilibrio, reconocimiento de rotor, antiatrapamiento en tapa, protección térmica del motor, alarmas por sobrevelocidad y desvíos térmicos |
| Apertura Automática de la Tapa | Sí (Asistida tras finalizar el ciclo) |
| Nivel de Ruido Operativo | Menor o igual a 65 dB(A) |
| Alimentación Eléctrica | AC 220V (±22V) / 50 Hz |
| Consumo Nominal de Potencia | 7,0 kW |
| Dimensiones del Equipo (Ancho x Prof. x Alto) | 870 x 1020 x 970 mm |
| Dimensiones de Embalaje (Ancho x Prof. x Alto) | 1080 x 1310 x 1340 mm |
| Peso Neto | 545 kg |
Opciones de rotor
| Característica |
|
|
|
|---|---|---|---|
| Tipo de Rotor | Rotor Oscilante | Rotor Oscilante | Rotor Angular |
| Velocidad Máxima (rpm) | 8000 | 4500 | 4500 |
| RCF Máximo (xg) | 14472 | 6756 | 6315 |
| Capacidad | 6 x 1000 ml | 6 x 2400 ml (cubo rectangular) | 6 x 2 x 1000 ml (doble cubo redondo) |
| Adaptador | 6 x 500 ml 6 x 250 ml 6 x 4 x 50 ml (redondo/falcon) |
6 x 2 x 500 ml (dos cavidades) 6 x 2 x 450 ml 6 x 3 x 300 ml (una cavidad) |
– |
| Tabla con especificaciones técnicas de adaptadores | ||
|---|---|---|

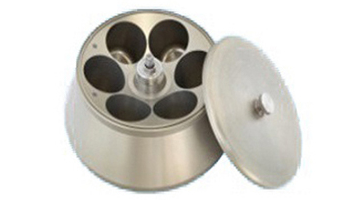

Tipo Rotor: Rotor de ángulo fijo Velocidad máx.: 7200 rpm RCF máx.: 12166 xg Capacidad: 6x1000ml Adaptador: 24x50ml(Cónico/Redondo), 6x250ml, 6x500ml |
Puede personalizarse bajo pedido. |
|
Tipo Rotor: Rotor oscilante Velocidad máx.: 4000 rpm RCF máx.: 5600 xg Capacidad: 6x 2400ml |
Cubeta rectangular RCF máx.: 560 xg Capacidad: 6x2400ml |
Capacidad de adaptador: 6x2400ml |

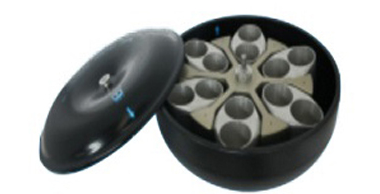

Tipo Rotor: Rotor oscilante Velocidad máx.: 4000 rpm RCF máx.: 5000 xg Capacidad: 6x2x1000ml |
Cubeta RCF máx.: 5000 xg Capacidad: 6x2x1000ml |
Botella Capacidad máxima: 6x2x1000ml Puede personalizarse bajo pedido. |
